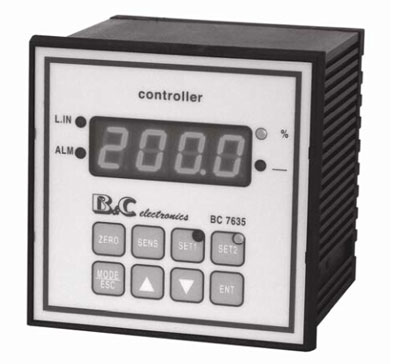

匹磁CL7635測量操作說明

為確保儀表系統的正常工作，請檢查以下設定的正確性：

1.探頭已正確安裝并插入被測液體中；
2.模擬輸出；

3.繼電器 1 和 2 的設定值；

4.報警繼電器；

5.模擬（邏輯）輸入；

6.電源供電和接地；

儀表通電，讀出測量的濃度值和控制點的狀態。當儀表依照 "Installation"的描述接線，系統將正常運行，同時需要對系統進行標定和 對控制點和報警值進行設定。



匹磁CL7635標定步驟說明

建議用戶能定期使用以下標定步驟來檢查儀表，使用一個 mA 電流仿真/發生器 (例如 B&C Electronics 出產的 BC 125)。

仿真器輸出的 mA 電流值從 0 到 20 mA 或從 4 到 20 mA，我們建議用戶使用仿真器產生 0 mA 或 4 mA 來標定零點，用 10/12 mA 來標定斜率/靈敏度； 這個讀數相當于通過通過組態菜單選擇量程。

用戶也可以通過標定結果來確認儀表是否工作正常。

按鍵，儀表將顯示以下信息隨后顯示實際值，如果系統未被允許標定程序時， 儀表將顯示 ( 顯示 S1.1)；

通過按和 鍵調整顯示值儀對應實際輸入值

按鍵確認，并結束標定程序；



儀表將顯示信息或；

如果標定程序未成功完成時，將出現以上錯誤信息。

按鍵，儀表將顯示以下信息：

隨后儀表顯示實際的濃度值，或顯示表示設定菜單中的標定功能被禁止 ( 顯示 S1.1)；

按和鍵，根據樣品的濃度來更改相應的數值



按鍵，確認，并完成標定過程；

儀表將顯示 或；

如果標定未能完成時，儀表將出現后一個出錯信息；



如果用戶需要恢復工廠設置的零點和靈敏度標定值，請

同時按三個按鍵，確認不要是按2 個按鍵。

儀表將顯示信息： 或。

當新的數值變化 > 滿量程的 10%時，儀表 將顯示信息 ，

當靈敏度 <12,5%  或 > 250%時， 儀表將顯示 , 同時表示當前探頭需要維護。
